トナーカートリッジの内部はどのような構造になっているのか、分解するとどんな部品が使われているのか、気になったことはありませんか？
本記事では、実際にトナーカートリッジを分解し、内部構造や各部品の役割、分解時の注意点まで詳しく解説します。
トナーカートリッジの分解とは——プリンター内部で印刷を担うユニットを構成部品ごとに取り外し、各パーツの機能や配置を確認する作業のことです。なお、トナー粉末の飛散や品質低下・印字不良の原因となるため、メーカーおよび当店として分解を推奨するものではありません。本記事はあくまで構造理解を目的とした情報提供です。真似はしないようご注意ください。

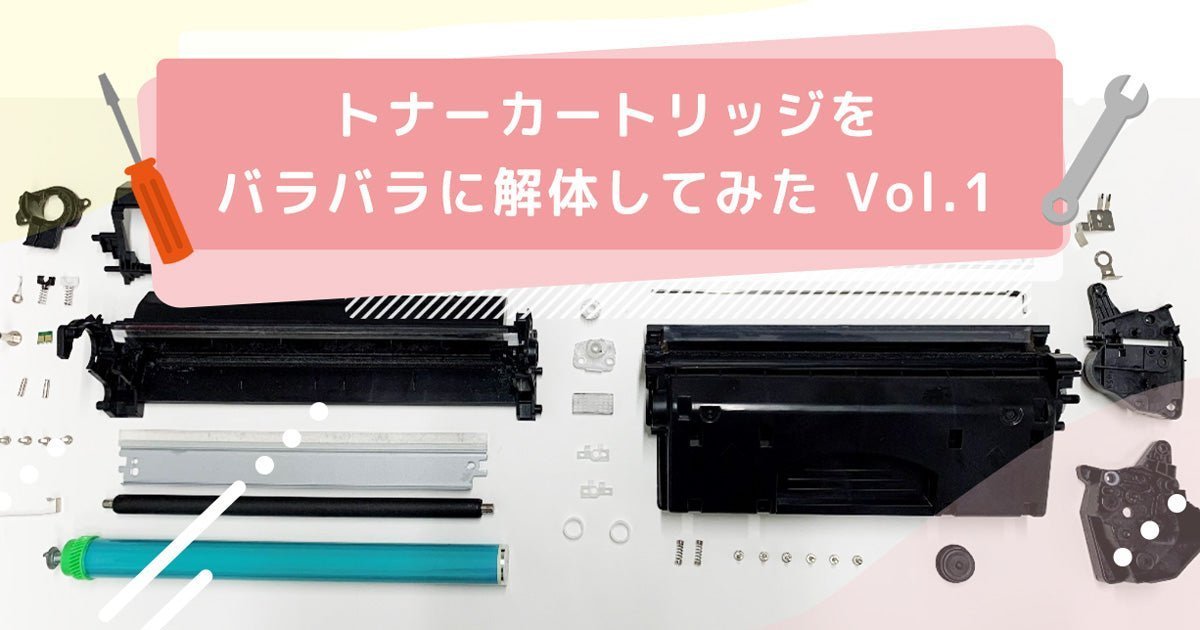

今回分解するのは、インクのチップスでも売れ筋の Canon CRG-519Ⅱ互換トナーカートリッジ です。
トナーカートリッジの構造とは？感光体ユニットとトナーユニット
CRG-519Ⅱは、感光体ユニットとトナーユニットが一体化したトナーカートリッジです。両サイドに固定されているピンを抜くと、2つのユニットにきれいに分離できます。それぞれのユニットがどのような部品で構成されているか、順を追って見ていきましょう。
感光体ユニットの部品と役割とは？
感光体ユニットは、レーザー光で静電潜像を形成し、トナーを紙に転写するための主要部品が集まったユニットです。以下の手順で分解できます。
感光体ドラムを取り外す
感光体ドラム電極部分のピンを抜くと、感光体ドラムを取り外せます。感光体ドラムは印刷用紙にトナーを転写する重要な部品です。光や指紋に非常に弱いため、取り扱いには細心の注意が必要です。
PCR（帯電ローラー）を取り外す
次に黒色のローラーを取り外します。この部品はPCR（帯電ローラー）と呼ばれ、感光体ドラム表面に静電気を与える役割を担っています。印刷品質に直結する重要なパーツです。
ワイパーブレードを取り外す
ゴム製のブレードを2か所のビスで固定されているので外します。この部品はワイパーブレードと呼ばれ、印刷後に感光体ドラムへ残ったトナーを除去する役割を担っています。ここまでで感光体ユニットの分解は完了です。
感光体ユニットは構造が比較的シンプルで、主要部品は感光体ドラム・PCR・ワイパーブレードの3点です。それぞれが連携して、正確な転写と残トナーの除去を実現しています。
トナーユニットの内部構造とは？分解して確認
続いて、トナーユニット側を分解します。トナーユニットはトナー粉末を保管・供給するための部品が集まっており、感光体ユニットと同様に順番に取り外していきます。
駆動側サイドカバーを外す
まず駆動側サイドカバーを固定しているビス2本を外し、カバーを取り外します。内部の各部品にアクセスできるようになります。
マグローラーを取り外す
トナーが付着しているローラーを外します。この部品はマグローラーと呼ばれ、磁石を内蔵した筒状のアルミ部品です。感光体ドラムにトナーを均一に供給する役割があります。マグローラーを外すとトナーホッパー内のトナーがこぼれやすくなるため注意が必要です。
ドクターブレードを取り外す
ゴム製のドクターブレードを外します。マグローラー上のトナー量を一定に保つための重要なパーツで、トナーの供給量を安定させることで均一な印刷品質を実現しています。
トナーホッパーからトナーを取り出す
トナーホッパー内のトナーを取り出します。今回分解したCRG-519Ⅱには約300gのトナーが充填されていました。細かい部品をすべて外すと、トナーユニットも完全に分解された状態になります。
トナーカートリッジの各部品まとめ
今回の分解で確認できた主な部品と役割を以下にまとめました。CRG-519Ⅱは合計44点もの部品で構成されており、それぞれが連携して正確な印刷を実現しています。
| 部品名 | 所属ユニット | 主な役割 |
|---|---|---|
| 感光体ドラム | 感光体ユニット | レーザー光で静電潜像を形成し、トナーを紙に転写する |
| PCR（帯電ローラー） | 感光体ユニット | 感光体ドラム表面に均一な静電気を与える |
| ワイパーブレード | 感光体ユニット | 印刷後に感光体ドラムへ残ったトナーを除去する |
| マグローラー | トナーユニット | 磁力でトナーを吸着し、感光体ドラムへ均一に供給する |
| ドクターブレード | トナーユニット | マグローラー上のトナー量を一定に保つ |
どれか一つでも不具合が発生すると、印字不良やかすれ・スジといったトラブルにつながります。
トナーカートリッジを分解する際の注意点とリスクとは？
トナーカートリッジの分解は構造理解という点では有益ですが、いくつかの深刻なリスクが伴います。以下にまとめました。
分解することで得られること
- 各部品の名称・配置・役割を視覚的に理解できる
- 印刷トラブルの原因を特定しやすくなる
- トナーカートリッジの品質管理のポイントが分かる
分解に伴うリスク
- トナー粉末が飛散し、吸い込む可能性がある
- 感光体ドラムが劣化し、印字品質が低下する
- 再組み立てが困難で、印字不良につながる
- メーカー保証やサポートの対象外になる
実際に「トナーを少し吸い込んでしまい、健康への影響が心配」というお問い合わせをいただくこともあります。トナーの安全性については、以下の記事で詳しく解説しています。
よくある質問（FAQ）
トナーカートリッジの感光体ユニットとトナーユニットの違いは何ですか？
感光体ユニットはレーザー光で静電潜像を形成し、トナーを紙に転写するための部品（感光体ドラム・PCR・ワイパーブレードなど）が集まったユニットです。トナーユニットはトナー粉末を保管・供給するための部品（マグローラー・ドクターブレード・トナーホッパーなど）が集まったユニットです。機種によっては一体型になっているものもあります。
トナーカートリッジは何個の部品でできていますか？
今回分解したCanon CRG-519Ⅱ互換トナーカートリッジは、合計44点の部品で構成されていました。機種やメーカーによって異なりますが、一般的なトナーカートリッジは数十点の精密部品から成り立っています。
トナーカートリッジを分解すると保証はなくなりますか？
はい。分解した場合、メーカー保証やサポートの対象外となるのが一般的です。また、再組み立てが正しくできなかった場合、印字不良やプリンター本体への悪影響が生じる可能性もあります。分解は推奨されていません。
感光体ドラムを触ってしまったらどうなりますか？
指紋の油分が感光体ドラムの表面に付着すると、その部分が正常に帯電できなくなり、印刷物にシミや汚れが出ることがあります。感光体ドラムは光にも弱く、長時間光にさらすと表面が劣化します。取り扱いには特に注意が必要です。
トナーを吸い込んだ場合、身体への影響はありますか？
微量のトナー粉末を吸い込んだ程度では深刻な健康被害が生じるケースは少ないとされていますが、トナーは非常に細かい粒子のため、大量に吸い込むことは避けるべきです。分解時はマスクを着用し、換気された場所で作業することが推奨されます。詳細はレーザープリンターの安全性に関する記事をご確認ください。
まとめ：トナーカートリッジは精密部品の集合体
今回の分解で、トナーカートリッジがいかに多くの精密部品によって成り立っているかが分かりました。感光体ドラム・PCR・マグローラー・ドクターブレードなど、44点もの部品がそれぞれ重要な役割を担っています。
インクのチップスでは、こうした内部構造を熟知したうえで日々の品質チェックを徹底し、安心して使える互換トナーカートリッジをお届けしています。
